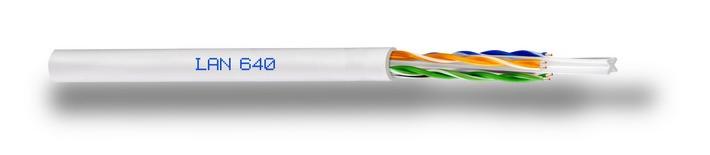

CABLE LAN CATEGORIE 6 U/UTP
Domaine d'application : Primaire Secondaire Tertiaire
----------------------------------------------------------------------------------
Norme EIA-TIA 568B.2 : ISO/IEC 11801 2° ed.
Norme EN 50173 : IEEE 802.3at
----------------------------------------------------------------------------------
Résistance au feu : IEC 60332-1
----------------------------------------------------------------------------------
DONNÉES DE CONSTRUCTION
Conducteur intérieur
4 paires Ø mm : 0,57
Matériau fils : Cu
Composition : Paire torsadée selon la norme TIA-568A
----------------------------------------------------------------------------------
Isolation Ø mm : 1,00 - matériau : PE
----------------------------------------------------------------------------------
Ruban Matériau : Pet
----------------------------------------------------------------------------------
Gaine extérieure Ø mm : 6,6 - matériau : PVC blanc SANS PLOMB
----------------------------------------------------------------------------------
DONNÉES ELECTRIQUES
Impédance Ohm : 100±5@100 MHz
Capacité réciproque (@800MHz) : 48 pF/m
----------------------------------------------------------------------------------
DONNÉES MECANIQUES
Masse de cuivre : 18.56 kg/km
Masse du câble : 42.36 Kg/Km
Rayon de courbure min. x1/n : 35/37mm
Traction max du câble : 100 N
Température de service : -20/+60°C
Facteur de propagation : 67%
Résistance Ohm/Km : cc conducteur=80 Boucle=160 d'isolement=>5000m (DC,1min)=1kV
----------------------------------------------------------------------------------
MADE IN ITALY marquage : semaine/ année / métrique |
