Référence : 3406

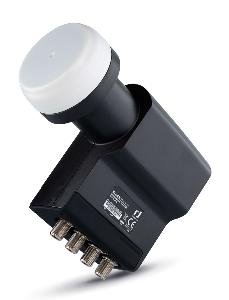

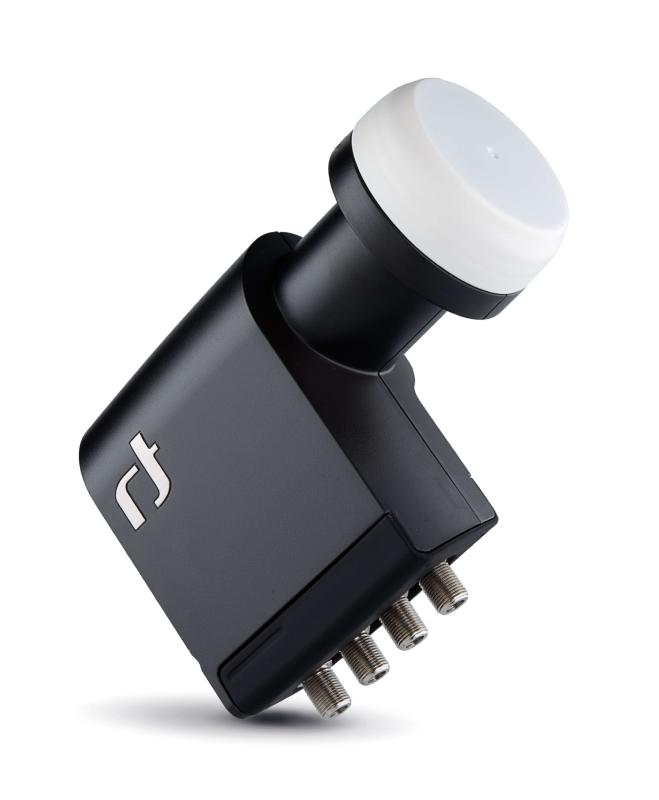

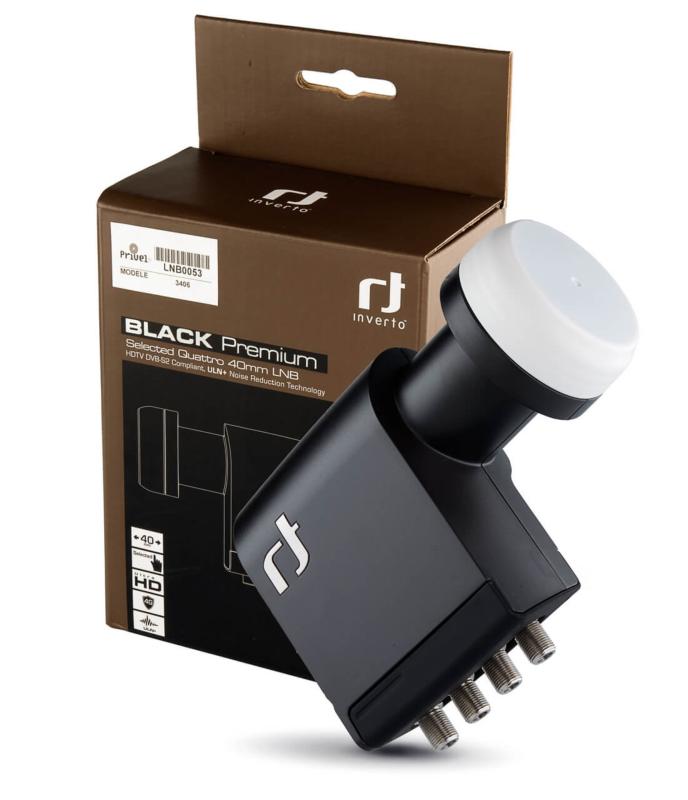

LNB QUATRO INVERTO
Ce LNB est selectionné pour sa stabilité en fréquence, excellent blindage pour la protection 4G
Spécification :
----------------------------------------------------------------------------------
Fréquence d'entrée bande basse : 10,7 ~ 11,7 GHz
Fréquence de sortie bande basse : 950 ~ 1950 MHz
Oscillateur local bande basse : 9,75 GHz
Fréquence d'entrée bande haute : 11,7 ~ 12,75 GHz
Fréquence de sortie bande haute : 1100 ~ 2150 MHz
Oscillateur local bande haute : 10,6 GHz
----------------------------------------------------------------------------------
Figure de bruit : 0,2 dB typ. (0,7 dB max.)
Précision OL initiale : + / - 1,0 MHz max.
Dérivation OL en température : + / - 3,0 MHz max.
Bruit de phase (@ 10 kHz) : - 85 dBc / Hz Max.
Gain de conversion : 55 Min dB.
Gain Ondulation (sur la bande passante 26MHz) : + / - 0,75 dB
Variation de gain (sur toute la bande) : + / - 4 dB au maximum.
Rejection d'image : 40 Min dB.
Point de compression : 1dB (@ sortie) 0.0 min dBm.
Isolation du cross polar : 22 Min dB.
Le signal de commande Ca (polarisation verticale) : 11,0 ~ 14,0 V
Le signal de commande Cb (polarisation horizontale) : 16,0 ~ 20,0 V
Le signal de commande Cc (Commutation de bande) : 22 + / - 4 kHz
ROS Rapport d'onde stationnaire de sortie 2,5 : - 60 dBm max.
----------------------------------------------------------------------------------
consommation de courant 120 mA max. : @ 11 ~ 20V
Température de fonctionnement : - 30 ° C ~ + 60 ° C
Impédance de sortie : 75 Ohm
Connecteur de sortie : F-Type (Femelle)
Poids : 132 g |
