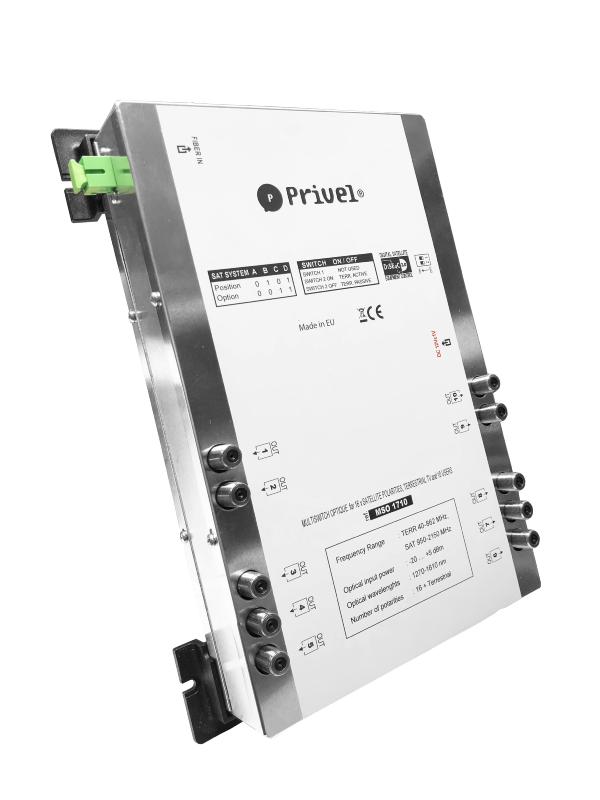

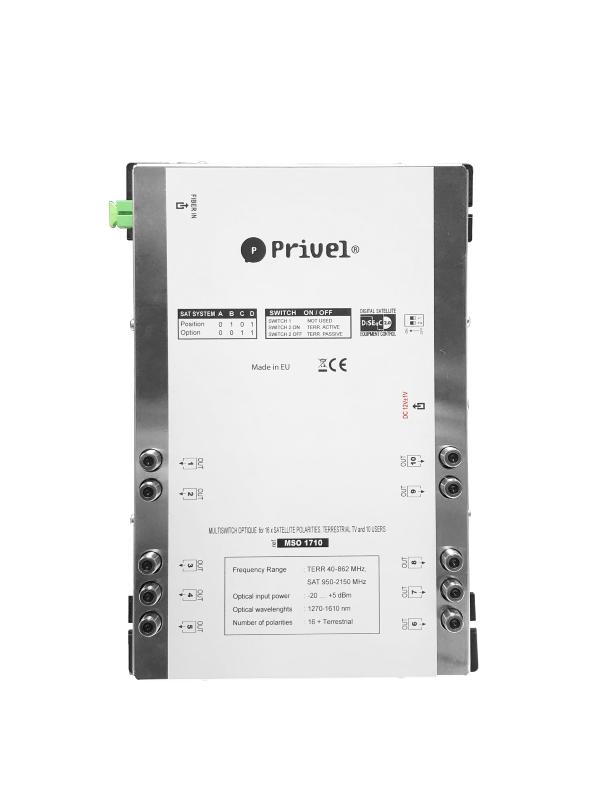

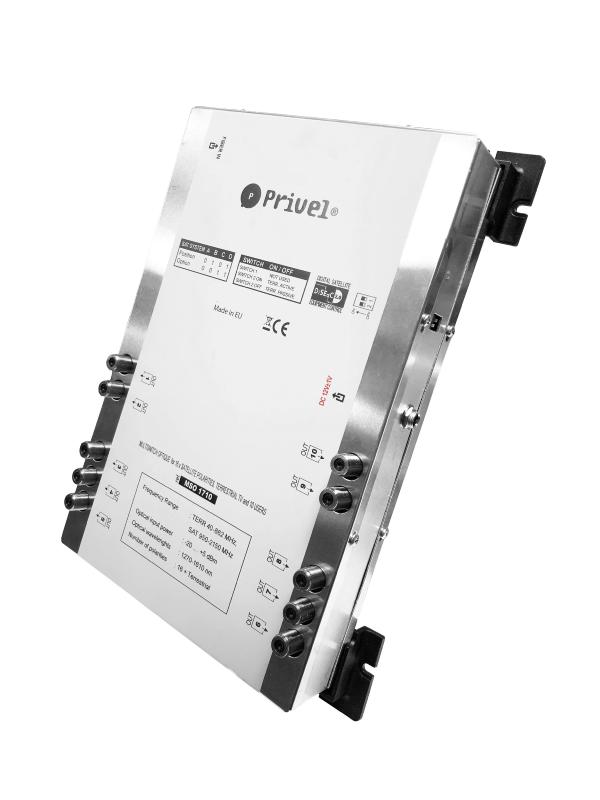

Le Multiswitch optique PRIVEL MSO1710 est conçu pour recevoir sur une seule fibre
4 satéllites et le signal TNT. Le multiswth travaille conjointement avec notre éméteur optique EME0017.
Délivre 10 sorties utilisateurs par câble coaxial commutable sur les 16 polarités + TNT
Il est compact, à la fois récepteur optique et mutiswitch pour faciliter la mise en oeuvre.
Spécifications :
------------------------------------------------------------------------------------------
Nombre d'entrée optique : 1 (SC/APC) monomode
------------------------------------------------------------------------------------------
Puissance optique en entrée : -20 ... +5dBm
------------------------------------------------------------------------------------------
Longueur d'onde : 1270-1610nm
------------------------------------------------------------------------------------------
Nombre de sortie utilisateurs : 10 TNT + 16 SAT commutables
------------------------------------------------------------------------------------------
Plage de fréquence (MHz): 5-862 MHz TERR / 950-2150 SAT
------------------------------------------------------------------------------------------
Niveau de sortie RF (dBµV) : 58...+100 dBµV (Voir tableau de performance ci-dessus)
------------------------------------------------------------------------------------------
Consommation (mA) : 180
------------------------------------------------------------------------------------------
Dimensions (L/l/h cm) : 25.5 x 14.5 x 5.5
------------------------------------------------------------------------------------------
Température de fonctionnement (°C) : -25...+60
Tableau de performance suivant configuration:
Liaison émetteur / récepteur et niveaux RF préconisés
------------------------------------------------------------------------------------------
EME0017 / liaison directe/ REC0017 : (de 45 à 85 dBµV) +15dB
------------------------------------------------------------------------------------------
EME0017 / répartiteur 2 / REC0017 : (de 50 à 85 dBµV) +04dB
------------------------------------------------------------------------------------------
EME0017 / répartiteur 4 / REC0017 : (de 55 à 85 dBµV) -02dB
------------------------------------------------------------------------------------------
EME0017 / répartiteur 8 / REC0017 : (de 60 à 85 dBµV) -08dB
------------------------------------------------------------------------------------------
EME0017 / répartiteur16 / REC0017 : (de 65 à 85 dBµV) -14dB
------------------------------------------------------------------------------------------
EME0017 / répartiteur32 / REC0017 : (de 70 à 85 dBµV) -20dB |
